LOCALIZAÇÃO DOS PONTOS DE MEDIDA
(continuação)

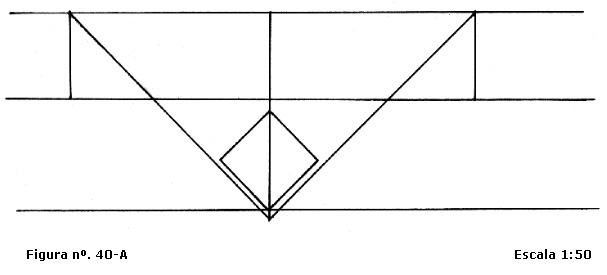

Para projetar um plano em posição vertical, como mostra o gráfico abaixo, deveremos encontrar primeiramente os pontos de medida 1 e 2 na linha do horizonte.

Neste caso, o ponto de vista coincide com a linha de profundidade, não havendo cruzamento delas como na projeção do plano vertical ligeiramente inclinado.

Note no gráfico abaixo, que as distâncias dos pontos de fuga 1 e 2 são idênticas.

Para projetar o plano:-

Marque os pontos de fuga 1 e 2, mais o ponto de

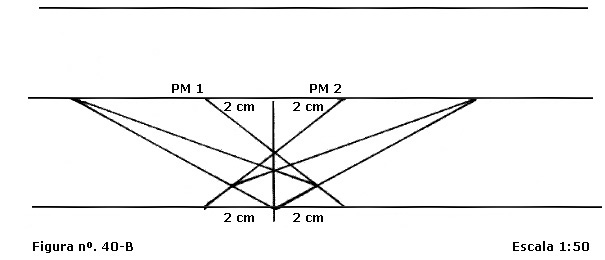

Marque também na linha do horizonte os pontos de medida 1 e 2,2 cm (medida do quadrado) distantes da linha do ponto de vista. Um, à direita e o outro, à esquerda.

Na linha de apoio ou linhas de medidas, faça a mesma operação, 2 cm de cada lado. Una os pontos em forma de x, como mostra o gráfico abaixo.

Nos cruzamentos das linhas que se dirigem para os pontos de fuga 1 e 2, com as linhas que vão da linha de apoio para os pontos de medidas 1 e 2, encontramos as medidas do plano horizontal.

Veja figura explicativa abaixo:
